在半导体产业向先进制程持续突破的当下，芯片的集成度、性能与良率，不仅取决于光刻机、蚀刻机等高端设备的精度，更依赖于生产过程中每一种基础物料的纯度把控。超纯水作为半导体制造中不可或缺的“工业血液”，其纯净度直接决定了芯片制程的稳定性与产品可靠性，而超纯水系统则是实现这一纯度要求的核心支撑。

核心结论明确：半导体行业必须用到超纯水系统，且超纯水系统的性能、水质精度，已成为制约半导体产业升级、保障芯片良率的关键因素，贯穿于半导体制造的全流程，从晶圆制备到芯片封装，每一个核心环节都需要超纯水。

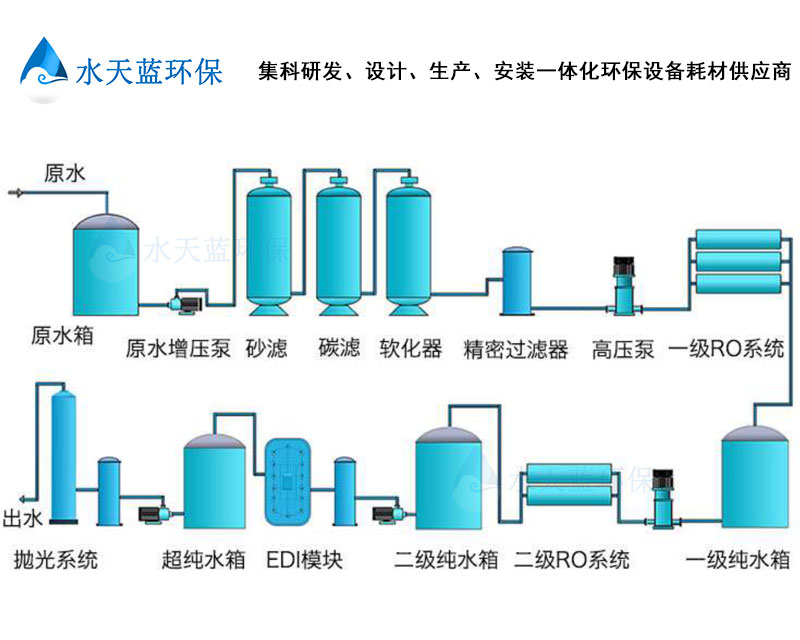

超纯水系统贯穿半导体制造全流程，在多个核心工序中发挥着不可替代的作用，其应用场景的广泛性，进一步印证了其刚需属性。其中，晶圆清洗是超纯水系统应用最频繁、用量最大的场景，贯穿晶圆制造的全过程——从晶圆切片、研磨、抛光，到光刻、蚀刻、离子注入，每一道工序后都需要用超纯水进行彻底清洗，目的是去除晶圆表面附着的微粒、金属离子、光刻胶残留及化学试剂等污染物，确保晶圆表面达到纳米级洁净度。

除了晶圆清洗，超纯水系统还支撑着半导体制造的其他关键环节，确保芯片性能的稳定。在光刻工序中，超纯水用于配制光刻胶、显影液等核心化学试剂，其高纯度可避免引入杂质，确保光刻胶的均匀性与稳定性，进而保证光刻图案的精度，这对于28nm以下先进制程尤为关键——光刻图案的细微偏差，都可能导致芯片功能失效；在蚀刻与离子注入工序中，超纯水作为反应介质，可精准控制蚀刻速率与离子注入效果，避免水中杂质干扰化学反应，保障晶圆线路的完整性与电学性能。

需特别注意的是，半导体行业所用的超纯水系统，与制药、电力等行业的超纯水系统存在本质区别，不可混淆使用。

半导体行业的超纯水系统，更侧重痕量杂质的去除、水质的稳定性及全流程防二次污染，其管路、水箱均采用316L不锈钢（EP级）或PVDF材质，内壁电解抛光至Ra<0.5μm，防止材质溶出污染水质，同时采用全封闭循环系统，产水端维持湍流状态并进行氮气密封，避免空气污染物侵入；而其他行业的超纯水系统，在水质精度、防污染设计等方面的要求相对宽松，无法满足半导体制造的严苛需求。若误用不符合标准的超纯水系统，不仅会影响芯片良率，还可能损坏高端制造设备，造成不可逆的损失。

所以，半导体行业不仅需要用到超纯水系统，更是将其作为核心生产配套设备，贯穿于芯片制造的全流程。超纯水系统的核心价值，在于为半导体制造提供极致纯净的生产介质，规避杂质污染带来的良率损失与设备损坏，其水质精度与运行稳定性，可直接关系到半导体行业的生产和发展。
