在半导体纳米级制程中，超纯水是无可替代的存在，芯片电路精度已达 3 纳米级别，普通水中的钠、氯等离子或 0.1 微米级颗粒，都可能造成电路短路、蚀刻异常等致命缺陷。本文将为您详细介绍为什么半导体行业离不开超纯水相关内容。

半导体行业离不开超纯水的原因

一、超纯水：半导体制造的 “隐形血液”

在半导体工厂，超纯水被称作芯片的 “隐形血液”，纯度需达电阻率 18MΩ・cm 以上，相当于从西湖水中精准剔除一粒盐。清洗工序占制造流程 30%，每片晶圆耗 2000 升超纯水清洁，其纯度直接影响芯片良率，是行业无法替代的核心原料。

3nm 制程芯片的电路宽度仅为头发丝的万分之一，若水中含有 Na⁺、Cl⁻等微量离子，会引发可动离子污染（MIC），直接导致芯片短路失效。同时，超纯水还承担冷却介质、试剂溶剂等角色。在化学机械平坦化工序中，它能精准控制研磨液浓度；在光刻环节，其纯度直接影响光阻剂的成膜质量。

随着制程向 2nm 迈进，超纯水的 TOC（总有机碳）需控制在 5ppb 以下。普通自来水含有的钙、镁离子会造成设备结垢，余氯会腐蚀金属电极，这些杂质哪怕存在痕量，都可能让整条晶圆生产线的良品率下降 30% 以上。

二、超纯水制备：15 + 道工序的 “净化战役”

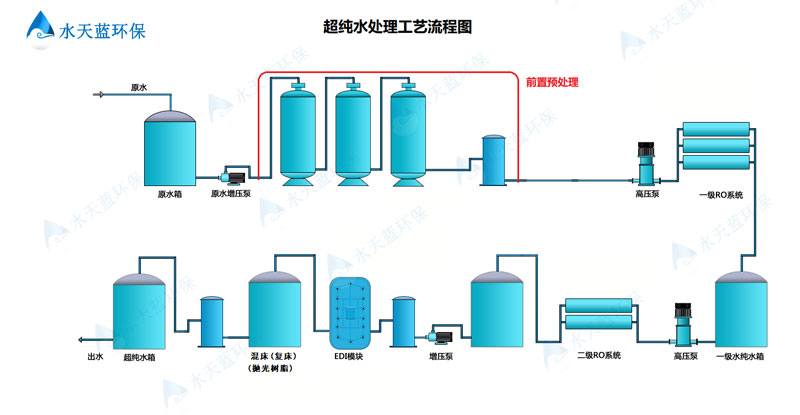

超纯水制备堪称 “水中芯片制造”，需经过三大阶段 15 道以上工序，最终将自来水提纯至电子级标准：

1. 预处理阶段：筑牢基础防线

原水（自来水）进入多介质过滤器，通过石英砂去除泥沙、铁锈等 5~10μm 颗粒杂质。随后活性炭过滤器吸附余氯和部分有机物，将 TOC 降至 100ppb 以下，避免后续膜元件被氧化损坏。软化器则利用离子交换树脂去除 Ca²⁺、Mg²⁺，使水硬度低于 0.1mg/L，防止反渗透膜结垢。最后经 5μm 保安过滤器拦截微量杂质。

2. 核心脱盐阶段：深度去除离子

双级反渗透（RO）系统是脱盐核心。一级 RO 膜在高压作用下截留 98% 以上的溶解盐和大分子有机物，产水电导率降至 10μS/cm 以下。中间增设脱碳膜去除 CO₂，避免二次污染钠离子。二级 RO 进一步提纯后，水进入 EDI 电去离子模块，在电场驱动下，离子交换树脂高效去除弱电解质，无需化学再生即可将电阻率提升至 10~15MΩ・cm。

3. 终端精制阶段：冲刺极致纯度

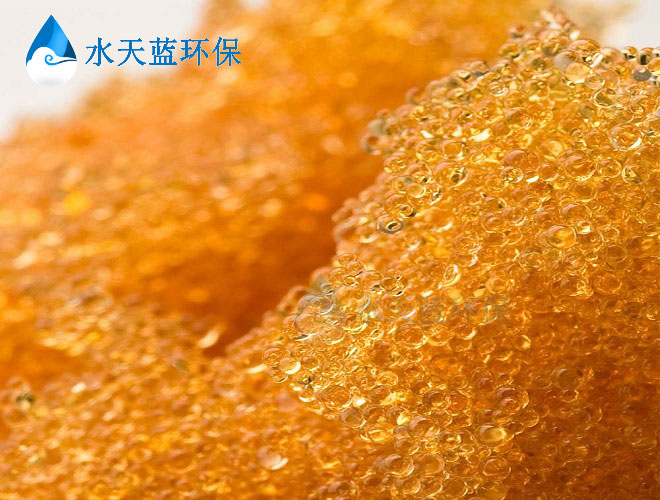

抛光混床（可用杜邦UP6040）是关键环节，采用核子级强酸阳离子树脂与强碱阴离子树脂按 1:2 配比混合，将残余离子浓度降至 0.01ppb 以下。随后 185nm 紫外线灯裂解 TOC 至 1ppb 以下，0.1μm 超滤膜拦截胶体硅和细菌碎片。最终，超纯水存入氮封储罐隔绝空气，并经终端 0.2μm 过滤器把关，确保抵达用水点时纯度仍保持 18MΩ・cm 的峰值水平。

三、不可替代的行业根基

超纯水系统的能耗占芯片厂总能耗的 15%，其中 RO 系统占 60%、EDI 占 30%，但这笔投入是半导体制造的必要成本。

超纯水的纯度标准随半导体技术迭代持续升级，从控制 TOC 低于 1ppb 到过滤亚纳米级颗粒，它始终是摩尔定律延续的隐形支撑。无论是 3D 芯片堆叠的界面清洁，还是 EUV 光刻的介质需求，都离不开其稳定供给。如果您想了解更多半导体行业离不开超纯水的原因相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
