在半导体芯片制造领域，制程精度持续向下突破，0.7nm先进芯片产线对生产用水品质设立严苛门槛。芯片光刻、清洗、蚀刻等核心工序，一旦水中存在微小颗粒物、离子、有机物杂质，极易造成晶圆良率下滑，高性能超纯水系统成为先进制程产线不可或缺的基础配套。

半导体芯片车间超纯水并非普通纯水，0.7nm制程产线要求出水电阻率稳定维持18.2MΩ・cm，总有机碳、颗粒、硅、溶解气体等指标控制在ppb乃至ppt级别。常规水处理工艺无法达到标准，行业普遍采用“预处理+两级反渗透+EDI装置+抛光混床”成熟工艺路线。

原水先进入预处理单元，通过多介质过滤、活性炭过滤、钠离子软化树脂去除悬浮物、余氯、钙镁硬度，避免后续反渗透膜结垢堵塞，保护核心膜元件。经过增压输送至一级反渗透系统，选用高性能杜邦PRO-400 RO膜，初步脱除水中绝大多数可溶性盐类。产水暂存一级纯水箱，由高压泵输送至二级反渗透装置，进一步降低离子含量。

两级RO产水进入EDI电去离子模块，持续深度脱盐，大幅减少酸碱药剂消耗，相比传统离子交换更适配连续化芯片车间生产。EDI出水再进入抛光混床，采用高端核级抛光树脂，实现水质最终提纯，产出符合0.7nm先进制程标准的超纯水，储存至超纯水箱供给芯片车间各用水点位。

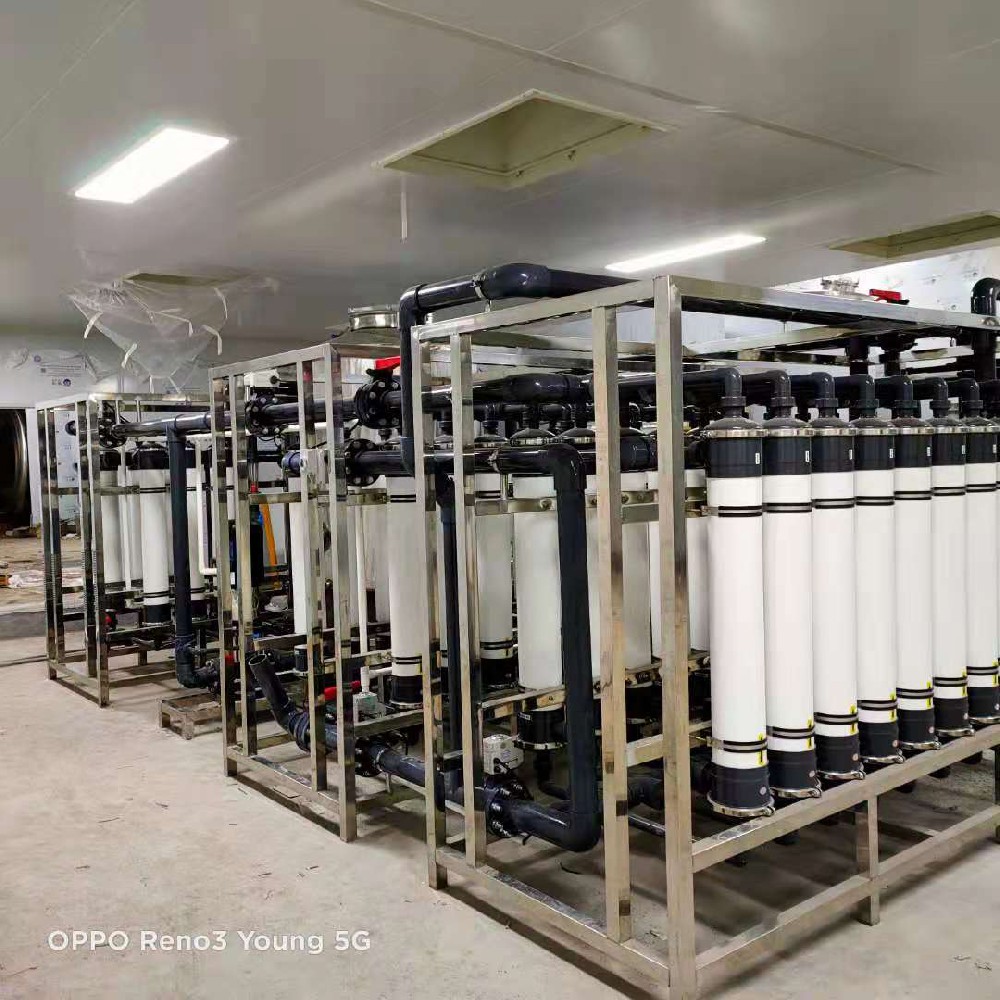

整套半导体超纯水设备具备自动化运行优势，搭载在线水质监测仪表，实时监控电阻率、TOC、颗粒物数据，支持远程运维。设备管路优先选用PVDF、CPVC洁净材质，防止管道析出杂质污染水体。系统设置标准化冲洗、化学清洗程序，延长反渗透膜、EDI模块、抛光树脂使用寿命，保障产线7×24小时稳定供水。

先进芯片制造竞争日趋激烈，稳定优质的超纯水供给直接影响晶圆成品良率。针对0.7nm等高端制程定制的超纯水系统，可适配晶圆厂、芯片封装、光刻实验室多种场景。水处理服务商可根据原水水质、产线用水量、厂房布局，个性化规划工艺流程与设备规格，一站式提供设备供货、安装调试与长期运维服务，满足国内先进半导体工厂国产化配套需求。如果您想了解更多0.7nm先进制程配套超纯水系统半导体芯片车间供水纯水设备相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
