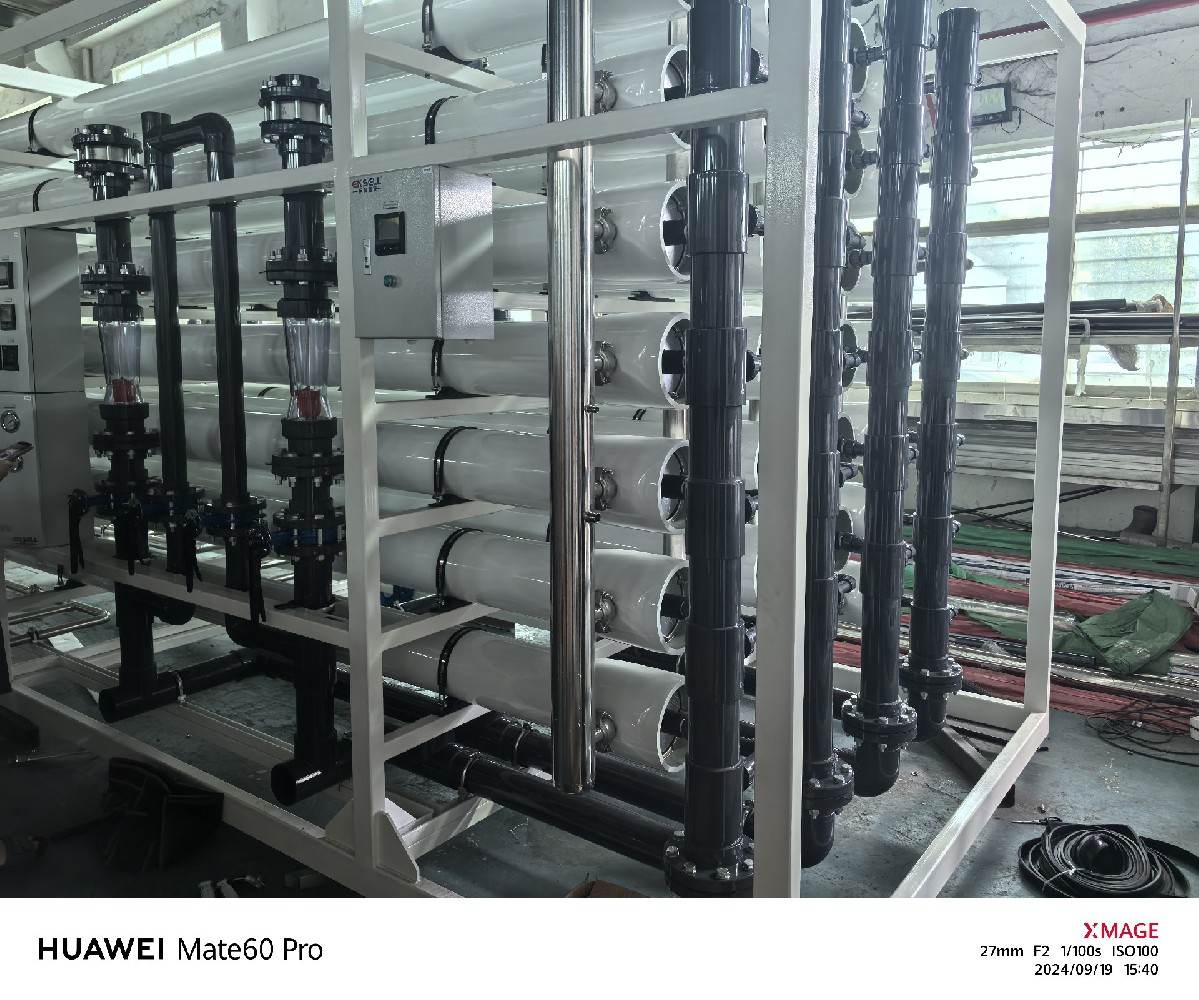

反渗透膜设备是纯水制备和废水处理的核心装置，它的运行效果关系到产品质量、生产效率和环保达标。然而，许多企业在使用过程中常常会面临产水量下降、脱盐率降低、膜污染频发等问题，导致运维成本飙升。本篇文章我将为您讲解影响工业反渗透膜设备运行的五大核心因素。

一、进水水质：反渗透系统的第一污染源

进水水质是决定反渗透膜运行状态的基础，任何超标指标都可能引发连锁反应。

污染物含量超标

悬浮物与胶体：进水浊度超过 1.0NTU 或 SDI₁₅＞5 时，胶体颗粒会迅速在膜表面形成滤饼层，导致跨膜压差上升。某电子厂因预处理砂滤罐失效，使进水 SDI₁₅升至 7.2，仅两周就造成膜通量下降 28%。

余氯与氧化剂：聚酰胺复合膜对氯极其敏感，进水余氯＞0.1mg/L 时，会氧化膜表面的酰胺键，造成脱盐率永久性衰减。某制药企业因活性炭过滤器饱和，导致余氯突破 0.3mg/L，使膜元件脱盐率从 99.6% 骤降至 96.2%。

难溶盐结垢风险：钙、镁、硅等离子浓度过高易引发结垢。当进水 LSI（朗格利尔指数）＞0 时，碳酸钙会在膜表面结晶；而二氧化硅浓度＞150mg/L 时，会形成难以清除的硅胶垢。某化工厂因未及时调整阻垢剂投加量，导致浓水侧硅浓度超标，每月需额外支出几万元化学清洗费用。

二、操作参数，系统运行易忽视的一大要点

不合理的操作参数设置是导致膜性能衰减的常见原因。

压力与回收率失衡: 运行压力过低会导致产水量不足，过高则加速膜的压实效应。海德能 CPA3-LD 膜的设计压力为 1.55MPa，某企业为提高产水率将压力调至 2.0MPa，使膜寿命缩短至设计值的 65%。

单支膜元件回收率超过 15% 时，浓水侧盐分浓度急剧升高，结垢风险呈指数级增长。某食品厂将系统回收率从 75% 提升至 82% 后，三个月内出现浓水管路堵塞。

温度与 pH 值波动：水温每降低 1℃，产水量约下降 3%。北方冬季若未配备温控系统，反渗透产水量可能减少 25%-30%。同时，进水 pH 值超出膜耐受范围会破坏膜结构，酸性过强会溶解膜活性层，碱性过强则侵蚀支撑层。

三、膜元件性能是设备的核心

膜元件的材质、结构与状态直接决定系统极限性能。

材质与结构差异: 聚酰胺复合膜脱盐率高但耐氯性差，适合高纯度用水场景；醋酸纤维素膜耐氯性强，但脱盐率较低，多用于苦咸水淡化。宽流道膜比窄流道膜抗污染性更优，在高浊度水源中表现更稳定。

膜老化与损伤：膜元件使用 3-5 年后会因高分子降解出现性能衰减。安装时的机械损伤会导致浓水窜入产水，某企业因安装时未涂抹甘油润滑，造成密封圈破损，产水电导率从 12μS/cm 升至 480μS/cm。

四、预处理系统：反渗透膜的保护屏障

预处理失效是膜污染的主要源头。

预处理工艺不匹配：地表水需强化混凝沉淀去除胶体，地下水则需重点控制硬度。某景区矿泉水设备因未针对山泉水特点增设锰砂过滤器，导致铁锰含量超标，膜表面形成棕褐色氧化物污染。

预处理设备维护缺失：保安过滤器滤芯破损未及时更换，会导致颗粒物进入膜元件；软化树脂再生不彻底，会使硬度泄漏。某热电厂因预处理活性炭未按时反洗，导致有机物穿透，造成膜不可逆污染。

五、清洗维护

科学维护是延长膜寿命的关键。产水量降 15% 或脱盐率降 5% 需及时清洗，拖延会致污染物固化，甚至换膜。化学清洗要对症选药，遵循膜厂规范。停运超 24 小时需保养：短期用 RO 产水保存，长期用 1% 亚硫酸氢钠浸泡。否则可能滋生细菌，影响产水。

工业反渗透膜设备的高效运行是多个因素共同作用的结果。企业需要建立全流程管控体系：严格把控进水水质，精准调节操作参数，适配的预处理工艺，科学地清洗维护。这样一来就可以保障反渗透设备的长期高效运行，也能够节省成本。

本文由水天蓝环保（http://www.stlhbkj.com/）原创首发，转载请以链接形式标明本文地址或注明文章出处！

 您可能还想了解：

制造业后端净水设备有哪几部分

工业水处理设备怎么选择
